光电晶体

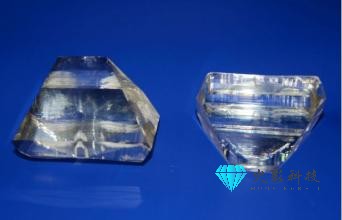

水热法生长的KTiOPO4（KTP）晶体是一种性能优良的非线性光学晶体。具有非线性系数大、允许温度匹配和允许角度匹配范围大、抗灰痕和光损伤阈值高、化学机械性能稳定等特点。KTP可用于激光倍频、和频、差频、参量振荡、光波导器件和电光调制器。广泛应用于军事科研、医疗、海洋光学、激光武器和环境遥感监测等领域。

使用/应用

KTP可用于激光倍频、和频、差频、参量振荡、光波导器件和电光调制器。广泛应用于军事科研、医疗、海洋光学、激光武器和环境遥感监测等领域。

特点/优势

具有非线性系数大、允许温度匹配和允许角度匹配范围大、抗灰痕和光损伤阈值高、化学机械性能稳定等特点。

• 参数

  结构	斜方
  晶格参数	A=6.404 a, b=10.616 a, c=12.814 a, Z=8
  熔点	1172°C
  居里温度	936°C
  莫氏硬度	5
  密度	3.01g/cm3
  线性吸收系数	<0.1%/cm at 1064nm <1%/cm at 532nm
  相对介电常数	Eeff=13
  比热	0.1643 cal/g.°C
  电导率	3.5x10-8 s/cm (c-axis, 22°C, 1KHz)
  热导率	13W/m/K
  透过率	350~4500nm
  吸收系数	< 1%/cm @1064n M and 532 N M
  SHG 相位匹配范围	0.984-3.4 M
  热光系数 (/ ℃)	dnx/dT=1.1x10-5/℃ dny/dT=1.3x10-5/℃ dnz/dT=1.6x10-5/℃
  非线性系数	d31=2.54pm/V, d31=4.35pm/V, d31=16.9pm/V d24=3.64pm/V, d15=1.91pm/V at 1.064 µm deff(II)≈ (d24-d15)sin2φsin2θ-(d15sin2φ+d24cos2φ)sinθ
  Sellmeier 方程 (λ in μm)	nx2=3.0065+0.03901/(λ2-0.04251)-0.01327λ2 ny2=3.0333+0.04154/(λ2-0.04547)-0.01408λ2 nz2=3.3134+0.05694/(λ2-0.05658)-0.01682λ2
  损伤阈值	> 450MW/cm2, (@1064nm 10ns, 10Hz)
  晶向偏差	Δθ<0.5°, Δφ<0.5°
  尺寸公差	±0.1mm
  标准尺寸	3×3×5mm, 5×5×5mm, 5×5×15mm, 10×10×15mm, 15×15×15mm
  表面光洁度	10/5
  净孔径	>95%
  表面类型	<λ/8@633nm
  波前畸变	<λ/4@633nm
  平行度	<20秒
  垂直度	<15分
  残余反射	<0.2%@1064nm, <0.5%@532nm
  保质期	1 year
  镀膜	AR/AR@1064&532nm:  S1&S2 AR@1064&532nm, R<0.25%@1064nm, R<0.5%@532nm HR/AR@1064&532nm: S1 HR@1064nm&HT@532nm, R>99.8%@1064nm, R<5%@532nm S2 AR@1064&532nm, R<0.25%@1064nm, R<0.5%@532nm
