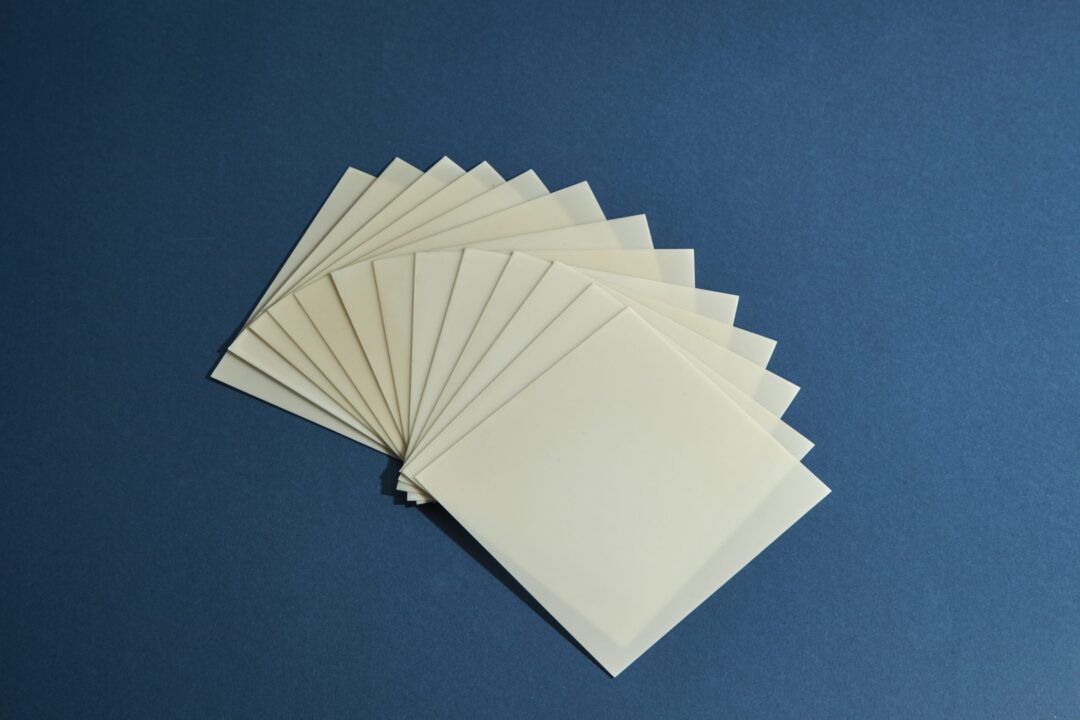

一、什么是氮化铝（AlN）基板？
氮化铝基板是超高导热绝缘陶瓷基板，核心定位是极致散热 + 高频低损耗，是高功率密度、射频光电器件首选基材，分DBC 直接覆铜、AMB 活性钎焊、DPC 薄膜金属化三大金属化路线。
二、氮化铝基板与氧化铝基板、氮化硅基板性能对比表
| 性能指标 | 氮化铝 AlN | 96 氧化铝 Al₂O₃ | 气压烧结 Si₃N₄ | 说明 |
|---|---|---|---|---|
| 热导率 | 170–230 W/m·K | 20–30 W/m·K | 60–100 W/m·K | 三者导热天花板，是氧化铝 6~8 倍 |
| 热膨胀系数 CTE | 4.2–4.8 ppm/K | 5.5–7.5 ppm/K | 2.5–3.2 ppm/K | 接近 Si（4.0）、SiC（3.8），热应力小 |
| 抗弯强度 | 250–380 MPa | 150–350 MPa | 650–1200 MPa | 机械韧性远弱于氮化硅，偏脆 |
| 断裂韧性 | 2.7–3.4 MPa·m¹ᐟ² | 3.0–3.5 | 6–8 MPa·m¹ᐟ² | 抗热震、抗开裂能力最差 |
| 击穿强度 | 14–16 kV/mm | 12–15 kV/mm | ≥15 kV/mm | 高压绝缘稳定 |
| 介电常数 @10GHz | 8.5–9.0 | 9.8 | 9.5 | 高频信号损耗极低 |
| 介电损耗 @10GHz | ＜0.0005 | 0.0015 | 0.001 | 射频、毫米波优势明显 |
| 体积电阻率 | ＞10¹⁴ Ω·cm | ＞10¹⁴ Ω·cm | ＞10¹³ Ω·cm | 绝缘等级一致 |
| 耐温上限 | 600℃（湿氧易水解） | 800℃ | 1200℃+ | AlN 忌高温高湿长期工况 |
| 相对成本 | 中高 | 极低 | 高 | 价格≈氧化铝 3~4 倍，略低于 Si₃N₄ |
三、氮化铝基板的烧结等级及完整的制备流程
- 普通级 AlN（170~180W/mK）低纯度粉体，烧结助剂多，成本低；通用 LED、低压工业电源、普通 IGBT。
- 中高端级（190~210W/mK）主流车规 SiC、服务器电源、光伏逆变器 DBC 基板，国内量产主力规格。
- 超高导热级（220~235W/mK）高纯低氧粉体、热等静压 HIP 辅助烧结；5G 射频、激光器、航天军工、高端光模块。
完整生产流程
高纯 AlN 粉 + Y₂O₃/CaO 烧结助剂→球磨制浆→流延生瓷→冲切排胶→1800℃氮气气氛烧结→双面研磨抛光→激光精切→清洗检测→DBC/AMB/DPC 金属化。
四、氮化铝主流金属化工艺？
1. DBC 直接覆铜（量产最通用）
- 原理：1060℃铜氧共晶与 AlN 表面冶金结合，无需活性钎料；
- 优势：工艺成熟、成本低于 AMB、线路平整度好；
- 局限：AlN 表面易氧化生成弱氧化铝层，大功率热循环易脱层；
- 适用：中高功率 LED、服务器电源、普通 SiC 模块、工业变频器。
2. AMB 活性金属钎焊（高可靠功率器件）
- 原理：Ti-Ag-Cu 活性焊料，850℃低温钎焊，钛元素与 AlN 化学键合；
- 优势：结合强度高、热循环寿命提升 3 倍，耐高压大电流；
- 局限：加工成本更高、线路精度不如 DPC；
- 适用：800V 车载 SiC、储能 PCS、轨道交通功率模块。
3. DPC 薄膜镀铜（高频精密射频）
- 原理：磁控溅射金属薄膜 + 电镀厚铜，线路线宽可达 20μm；
- 优势：超薄精密线路、高频损耗最低、平整度极高；
- 局限：散热上限略低于 DBC，大电流承载弱；
- 适用：5G 基站功放、雷达 T/R、高速光模块、激光雷达驱动板。
五、氮化铝AIN与碳化硅陶瓷该怎么选择？
| 选型场景 | 优先选 AlN | 优先选 Si₃N₄ |
|---|---|---|
| 核心需求 | 极致散热、高频射频、静态稳定工况 | 超长热循环、强振动、潮湿高温、车载主驱 |
| 功率密度 | 超高功率、设备空间极小 | 中高功率，重视长期可靠性 |
| 工作环境 | 干燥恒温机房、室内通信设备 | 车载机舱、海上风电、频繁启停变温 |
| 寿命要求 | 数千小时稳态运行 | 数万次冷热冲击循环 |
| 成本预算 | 追求散热，预算中等 | 长期高可靠，可接受更高采购价 |
