一、什么是FZ高阻硅片？
在半导体材料行业里，FZ是Float Zone（区熔法）的缩写。与主流的直拉法（CZ，Czochralski）不同，区熔法在晶体生长过程中不使用石英坩埚：多晶硅棒垂直悬挂在炉腔内，高频感应线圈使硅棒下端形成一个悬浮的熔区，熔区依靠硅熔体的表面张力和电磁浮力保持稳定，自下而上缓慢移动，硅熔体在籽晶的引导下逐层结晶为单晶。
正因为熔区全程不接触任何容器，坩埚污染被从根本上消除，氧、碳等轻元素杂质含量极低，金属杂质可控制在ppb（十亿分之一）量级。材料纯度直接决定了电学性能——FZ硅片的电阻率普遍在1000 Ω·cm以上，最高可达20000 Ω·cm以上，这就是业内所说的”高阻”。

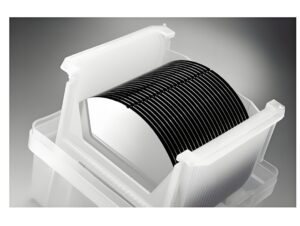

所谓12寸FZ高阻硅片，指的是直径300 mm、采用区熔法生长、电阻率通常高于1000 Ω·cm的单晶硅片。需要说明的是，由于悬浮熔区的稳定依赖表面张力，硅棒直径越大、熔区越重、控制难度越高，因此历史上FZ硅片长期停留在4—6英寸，8英寸（200 mm）至今仍是区熔法的主流上限。12英寸FZ属于技术门槛极高的前沿产品，全球具备稳定供货能力的厂商屈指可数，主要面向高端功率器件、探测器和太赫兹光学等对材料纯度要求苛刻的场景。
二、12寸FZ高阻硅片的核心参数
以下为12英寸（300 mm）FZ高阻硅片的典型规格范围，具体指标可根据客户需求定制：
| 参数项 | 典型规格 | 说明 |
|---|---|---|
| 晶体结构 | 单晶硅 | 区熔法生长 |
| 生长方式 | FZ（区熔法） | 无坩埚接触，可多遍区熔提纯 |
| 直径 | 300 ± 0.2 mm | 符合SEMI标准 |
| 晶向 | (100)、(111)、(110)或特殊晶向 | 可按器件工艺选择 |
| 导电类型/掺杂剂 | N型/磷，P型/硼，或本征不掺杂 | 高阻档以N型和本征为主 |
| 电阻率 | >1000 Ω·cm，最高可达20000 Ω·cm以上 | NTD中照档通常为30—800 Ω·cm |
| 厚度 | 650 ± 5 µm（可定制700/725/1000 µm等） | 按器件与减薄需求选择 |
| TTV（总厚度偏差） | ≤15 µm | 高端可做到≤5 µm |
| BOW / WARP | ≤35 µm / ≤35 µm | 机械参数按SEMI标准检测 |
| 氧含量 | <1×10¹⁶ atoms/cm³ | 比CZ硅片低1—2个数量级 |
| 碳含量 | <1×10¹⁶ atoms/cm³ | 接近检测下限 |
| 少数载流子寿命 | >1000 µs | CZ硅片一般为50—500 µs |
| 径向电阻率不均匀性（RRG） | ≤15% | NTD工艺可进一步收窄 |
| 表面状态 | 单抛/双抛 | 双抛片适合光学与MEMS用途 |
| 表面金属杂质 | ≤5×10¹⁰ atoms/cm²（Al、Ca、Cu、Fe、Ni等） | 逐片ICP检测 |
| 定位/标识 | SEMI标准切口（Notch）、激光打标 | 可按客户要求定制 |
| 包装 | 百级洁净环境，真空充氮包装 | 内层热封塑袋+外层铝箔袋 |
FZ与CZ：一张表看清两种硅片的差别
| 对比维度 | FZ区熔硅片 | CZ直拉硅片 |
|---|---|---|
| 生长方式 | 悬浮熔区，无坩埚 | 石英坩埚熔料，籽晶提拉 |
| 杂质水平 | ppb量级 | ppm量级 |
| 氧含量 | <1×10¹⁶ cm⁻³ | 10¹⁶—10¹⁸ cm⁻³ |
| 电阻率上限 | >20000 Ω·cm | 一般<1000 Ω·cm（磁性CZ可达较高阻值） |
| 少子寿命 | >1000 µs | 数十至数百µs |
| 机械强度 | 较低（缺氧钉扎，易碎） | 较高（氧原子钉扎位错） |
| 主流尺寸 | 以4—8英寸为主，12英寸为前沿产品 | 6—12英寸大规模量产 |
| 成本 | 高 | 低，约占单晶硅市场85%份额 |
| 典型应用 | 高压功率器件、探测器、太赫兹光学、RF | 集成电路、存储、普通功率器件、光伏 |
三、为什么高阻场景必须用FZ？
高压功率器件（如IGBT、晶闸管、高压二极管）的耐压能力与硅材料的电阻率和少子寿命直接相关：电阻率越高，雪崩击穿电压越高；少子寿命越长，通态压降越低、开关损耗越小。CZ硅片受坩埚氧污染的限制，电阻率很难稳定做到1000 Ω·cm以上，而FZ硅片轻松突破这一瓶颈，这就是高压器件领域FZ难以被取代的原因。
四、12寸FZ高阻硅片的主要应用
1. 高压功率半导体
高压整流器、晶闸管、IGBT及高压MOSFET是FZ硅片最大的应用市场。特高压输变电、电力机车牵引、变频器、大功率整流等场景，对硅片电阻率的均匀性和击穿电压有严苛要求，12英寸大尺寸还能显著提升单片芯片产出数量、摊薄单位成本。
2. 粒子与辐射探测器
高能物理实验（如欧洲核子研究中心的硅微条探测器）、空间辐射监测、医疗成像等领域，需要硅材料具有超高的少子寿命和极低的杂质浓度，以保证电荷收集效率和能量分辨率。本征高阻FZ硅片是该领域的标准选择。
3. 太赫兹与红外光学元件
高阻FZ硅在太赫兹波段（0.1—10 THz）具有优异的透过率，被广泛用于太赫兹透镜、窗口片、分束器和衰减全反射棱镜，支撑安检成像、无损检测和6G通信前研。12英寸大片可加工出更大口径的光学元件，减少拼接误差。
4. 射频与通信器件
高阻硅衬底能显著降低射频器件的衬底损耗，用于RF开关、滤波器和硅基GaN外延等场景时，可以有效提升Q值和隔离度。
5. 特种光伏
空间卫星用高效太阳能电池对材料纯度和少子寿命要求极高，FZ硅片在该领域长期占据不可替代的位置。
五、采购12寸FZ高阻硅片的选型建议
结合我们多年的供货经验，给出以下几点务实建议：
1. 先明确电阻率档位，再谈价格
电阻率是FZ硅片定价的第一变量。本征不掺杂片（>10000 Ω·cm）价格远高于NTD中照片（30—800 Ω·cm）。如果您的器件耐压要求用2000 Ω·cm就能满足，没必要为20000 Ω·cm的极限指标买单。建议提供器件目标击穿电压，由材料工程师反推电阻率需求。
2. 关注径向电阻率不均匀性（RRG）
对于大电流、多并联结构的器件，RRG直接决定芯片一致性。常规FZ片RRG约≤15%，若采用NTD（中子嬗变掺杂）工艺，径向均匀性可显著改善，适合对一致性要求高的批量订单。
3. 12英寸FZ需确认交期与批次稳定性
如前所述，12英寸FZ处于工艺极限，全球产能有限，批量订单建议提前锁定长协，并要求供应商提供同锭批次电阻率分布图和每片检验报告。
4. 尺寸上量力而行
如果您的产线是8英寸线，不必强上12英寸。FZ硅片因含氧量低、机械强度偏弱，尺寸越大碎片风险越高，运输和上片环节需配备自动化处理。8英寸FZ仍是性价比与工艺成熟度的最优平衡点。
5. 别忽略表面状态与包装
探测器、太赫兹光学应用建议选双抛（DSP）片，重点关注表面粗糙度（Ra<0.2 nm）和颗粒度（<20个@0.3 µm）；功率器件可选单抛片。到货后务必检查真空包装完整性，开箱应在百级以上洁净环境完成。
常见问题FAQ
Q1：FZ硅片和CZ硅片外观上能区分吗？
肉眼很难区分，两者都是镜面抛光的硅片。可靠的方法是检测氧含量和电阻率：FZ片氧含量低于1×10¹⁶ atoms/cm³，CZ片通常在10¹⁷量级。正规供应商会随货提供检测报告。
Q2：12英寸FZ高阻硅片有现货吗？
常规规格（N型、(100)/(111)晶向、电阻率1000—20000 Ω·cm）通常备有库存，可当天或数日内发货；特殊晶向、特殊厚度或NTD规格需要定制，交期一般为5—50个工作日，视工艺复杂度而定。
Q3：FZ硅片容易碎吗？运输有保障吗？
相比CZ硅片，FZ片因氧含量极低、缺少氧原子的位错钉扎作用，机械强度确实偏低。我们采用百级洁净环境真空充氮包装，内层热封塑袋、外层铝箔袋防潮防震，配合专用缓冲运输，正常物流条件下破损率极低。建议客户开箱时使用真空吸笔，避免徒手取片。
Q4：电阻率最高能做到多少？
本征不掺杂FZ硅片电阻率可达20000 Ω·cm以上，具体上限取决于多晶原料纯度和区熔提纯遍数。如有特殊需求（如更低氧碳指标、特殊晶向、矩形片），可提交具体参数定制。
Q5：能否提供SEMI标准以外的定制规格？
可以。除标准圆形片外，还可加工矩形片、台阶片、超薄片，厚度、TTV、粗糙度、激光标等均可按客户图纸执行。建议定制前先与我们确认关键参数公差，避免过度设计推高成本。
Q6：FZ硅片可以做外延衬底吗？
可以。高阻FZ衬底叠加重掺杂或本征外延层，是高压PIN二极管、探测器读出电路等器件的经典结构。选择时需注意衬底与外延层的电阻率匹配和界面态控制。
如果您正在为高压功率器件、探测器或太赫兹项目选型12英寸FZ高阻硅片，欢迎把目标器件参数发给我们，工程师团队会协助核对电阻率、晶向、厚度等关键指标，给出针对性的规格书与报价。
