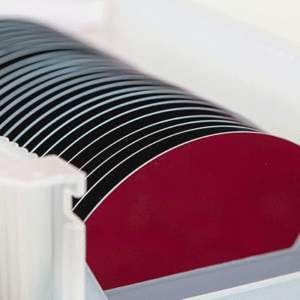

什么是CZ直拉硅片？（CZ单晶硅片简介）
CZ直拉硅片（Czochralski Silicon Wafer）是目前国内需求量最大的单晶硅片产品之一，广泛应用于集成电路、功率器件、MEMS传感器及太阳能电池制造。
很多客户在咨询时会问：CZ直拉硅片和FZ区熔硅片有什么区别？6寸CZ硅片多少钱一片？哪家CZ硅片厂家支持定制？
本文将围绕这些常见问题，系统介绍CZ直拉硅片的工艺原理、技术参数、选型建议及应用场景，方便您快速选型与询价。
CZ直拉硅片生产工艺与特点
CZ直拉硅片采用直拉法（CZ法）制备：
在高纯氩气保护下，将电子级多晶硅在石英坩埚中熔化，利用籽晶引导，边旋转边缓慢提拉，形成高质量单晶硅棒，再经过线切割、双面研磨、化学腐蚀与抛光，最终得到成品硅片。
CZ直拉硅片的核心优势：
-
晶体完整性好，位错密度低，适合批量半导体生产
-
氧含量可控，可提升硅片机械强度与热稳定性
-
支持大尺寸量产（6寸/8寸CZ硅片），综合成本低于FZ区熔硅片
这也是为什么越来越多客户在搜索“CZ硅片厂家”“单晶硅片批发”“6寸CZ直拉硅片参数”时，更倾向于选择CZ工艺的原因。
CZ直拉硅片常见规格与技术参数
如果您正在寻找“CZ直拉硅片规格表”或“单晶硅片参数说明”，可参考以下常用指标（支持非标定制）：
|
参数项目
|
常见规格范围
|
|---|---|
|
晶体类型
|
单晶硅（Monocrystalline Silicon Wafer）
|
|
晶向
|
<100>/ <111>/ <110> |
|
尺寸
|
2寸 / 3寸 / 4寸 / 5寸 / 6寸CZ硅片 / 8寸CZ硅片
|
|
掺杂类型
|
P型（硼掺杂）、N型（磷/砷/锑掺杂）
|
|
电阻率
|
0.001 – 100 Ω·cm（可按应用需求选配）
|
|
厚度
|
可按客户图纸或行业标准定制
|
|
表面状态
|
抛光片 / 腐蚀片 / 研磨片
|
|
平整度
|
TTV / Bow / Warp 可满足 SEMI 标准
|
👉 如需CZ直拉硅片样品参数表或6寸单晶硅片价格表，可直接联系我们获取最新报价。
CZ直拉硅片与FZ区熔硅片的区别（怎么选？）
不少用户在搜索“CZ和FZ硅片哪个好”时，会纠结选型问题，主要区别如下：
|
对比维度
|
CZ直拉硅片
|
FZ区熔硅片
|
|---|---|---|
|
制备工艺
|
直拉法（Czochralski）
|
区熔法（Float Zone）
|
|
氧含量
|
较高（10¹⁷–10¹⁸ atoms/cm³）
|
极低
|
|
电阻率
|
中高阻，适合常规器件
|
超高阻，适合高压/辐射场景
|
|
大尺寸能力
|
易做6寸/8寸硅片
|
一般≤6寸
|
|
成本
|
性价比高
|
成本偏高
|
|
典型用途
|
IC、光伏、功率器件
|
高压二极管、探测器
|
选型建议：
-
做集成电路、光伏电池、普通功率器件 → 优先考虑CZ直拉硅片
-
做高压IGBT、核辐射探测器 → 可考虑FZ区熔硅片
CZ直拉硅片的应用领域
在搜索“CZ硅片用在什么地方”时，您可以重点关注以下行业：
-
半导体分立器件：整流二极管、晶闸管、MOSFET、IGBT
-
集成电路制造：模拟芯片、CMOS、电源管理IC
-
MEMS与传感器：压力传感器、加速度计
-
光伏太阳能：高效单晶太阳能电池片
-
高校与科研院所：半导体物理实验、材料表征研究
CZ直拉硅片厂家定制与供货说明
作为一家长期供应CZ直拉硅片、FZ区熔硅片、SiC衬底、蓝宝石衬底的企业，我们可提供：
-
多尺寸、多晶向、多掺杂类型组合
-
小批量试样 + 中大批量稳定供货
-
支持6寸/8寸CZ硅片定制加工
-
提供COA检测报告、电阻率分布说明与售后技术支持
