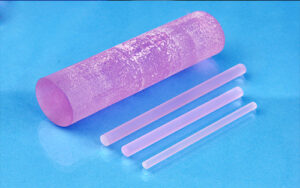

一、掺钕氟化锂钇-Nd:YLF 晶体是什么晶体？
Nd:YLF 掺钕氟化锂钇晶体（Neodymium-doped Yttrium Lithium Fluoride），基质化学式：YLiF4，简称 YLF；掺杂激活离子Nd3+)，行业统称 Nd:YLF，经典氟化物激光增益晶体，主打大脉冲能量、低热透镜、线偏振输出，是科研高能脉冲激光器核心材料。掺钕氟化锂钇（Nd:YLF）晶体是非常适合锁模方式工作获得短脉冲激光的优秀晶体，具有热透镜效应小，荧光线宽宽，输出线偏振光等优点。
二、掺钕氟化锂钇-Nd:YLF 晶体的基本特征
|
表1. 基本特性 |
|
| 化学式 | LiY1.0-xNdxF4 |
| 晶体结构 | 四方晶系 |
| 空间群 | I41/a |
| Nd原子浓度 | 1.40×1020 at/cm3，1% Nd掺杂 |
| 弹性模量 | 85 GPa |
| 晶体结构 | a=5.16 Å，c=10.85 Å |
| 熔点 | 819 ℃ |
| 莫氏硬度 | 4~5 Mohs |
| 密度 | 3.99 g/cm3 |
| 热导率 | 0.063 W/cm/K |
| 比热 | 0.79 J/g/K |
| 热膨胀系数 | 8.3×10-6 /K ∥c；13.3×10-6 /K ⊥c |
三、掺钕氟化锂钇-Nd:YLF 晶体标准光谱参数表
| 参数 | 数值说明 |
|---|---|
| 泵浦吸收峰 | 792 nm（LD / 氙灯通用泵浦），吸收带宽～5 nm |
| 钕上能级寿命 | 485 μs（远长于 Nd:YAG 240 μs，储能能力强） |
| 双激光发射线（偏振相关） | 1047 nm（π 偏振，a 切，强发射）；1053 nm（σ 偏振，匹配钕玻璃增益峰） |
| 受激发射截面 | 1047 nm：；1053 nm： |
| 折射率 @1064 nm | |
| 标准掺杂浓度 | 0.5~1.5 at.%，主流 1.0 at.%，最高 2.0 at.% |
四、掺钕氟化锂钇-Nd:YLF 晶体两大主流切割晶向
- A 切（a-cut，工业最常用）优先输出 1047 nm 线偏振激光，热畸变最小，适合连续光、锁模、倍频绿光（523.5 nm），Ti:Sapphire 飞秒放大器标配泵浦源。
- C 切（c-cut）主输出 1053 nm，完美匹配磷酸盐钕玻璃增益峰值，是大型激光聚变装置的种子振荡源专用晶向。
五、Nd:YLF vs Nd:YAG vs Nd：YVO4 关键对比简表
| 性能指标 | Nd:YLF | Nd:YAG | Nd:YVO₄ |
|---|---|---|---|
| 上能级寿命 | 485 μs（储能最强） | 240 μs | 90 μs |
| 热透镜效应 | 极微弱 | 明显 | 中等 |
| 偏振输出 | 天然线偏振 | 无偏振 | 线偏振 |
| 特征波长 | 1047/1053 nm | 1064 nm | 1064 nm |
| 紫外透过 | 优秀 | 差 | 一般 |
| 锁模 / 超快适配 | 最优 | 一般 | 高重频专用 |
| 单脉冲能量 | 极高 | 中等 | 低 |
| 工业高重频打标 | 不适合 | 首选 | 首选 |
六、我公司可提供产品信息如下：
- 圆棒直径2-10 mm，长度1-150 mm
- 光轴定向精度＜1°
- 可抛光或镀制增透膜
- Nd掺杂浓度0.4-1.2 at.%
- 可根据需求提供更大外径和厚度或非标准掺杂浓度的Nd:YLF晶体
