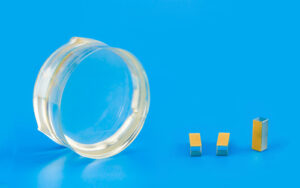

一、LiNbO₃晶体 – 铌酸锂LN是什么？铌酸锂晶体产品介绍
铌酸锂晶体（LiNbO3，LN）为三方晶系，空间群R3c，畸变钙钛矿 / 钛铁矿型非中心对称结构，被广泛用作1000 nm以上波长的倍频和1064 nm泵浦光的光参量放大，也可用于准相位匹配。同时，由于铌酸锂的电光系数和声光系数较大，因此常用于制造普克尔盒、Q开关、相位调制器、波导材料、声波晶片等，它集铁电、压电、电光、声光、非线性光学、光折变、热电于一体的多功能人工单晶，是光通信、射频声学最核心光电材料之一。我公司可为上述应用提供各种规格的高质量、大尺寸的铌酸锂晶体。
二、铌酸锂晶体关键物理/光学参数表
| 参数项 | 标准数值 |
|---|---|
| 密度 | |
| 莫氏硬度 | 5，易抛光、化学稳定、不潮解 |
| 熔点 | |
| 居里温度（铁电相变） | （已知最高居里温度铁电体） |
| 透光区间 | 350 nm ~ 5200 nm（紫外 – 中红外） |
| 633 nm 折射率 | ，双折射 |
| 主电光系数 | （电光调制核心） |
| 自发极化 | （室温，铁电特性来源） |
三、铌酸锂晶体的非线性特征
| 表2. 非线性和电光特性 | |
| 透射范围 | 420-5200 nm |
| 光学均匀性 | ~5×10-5 /cm |
| 折射率 | ne=2.146，no=2.220 @ 1300 nm
ne=2.156，no=2.232 @ 1064 nm ne=2.203，no=2.286 @ 632.8 nm |
| 有效非线性系数 | d33=86×d36（KDP）=37.84 pm/V
d31=11.6×d36（KDP）=5.10 pm/V d22=5.6×d36（KDP）=2.46 pm/V |
| 非线性光学系数 | deff（I）=d31sinθ-d22cosθsin3φ
deff（II）=d22cos2θcos3φ |
| Sellmeier 方程
（λ单位μm） |
no2 = 4.9048 + 0.11768 / (λ2 – 0.04750) – 0.027169 λ2
ne2 = 4.5820 + 0.099169 /(λ2 – 0.04443) – 0.02195 λ2 |
| 吸收系数 | 0.1%/cm @ 1064 nm |
| 热光系数 | dno/dT=-0.874×10-6/K @ 1400 nm
dne/dT=39.073×10-6 /K @ 1400 nm |
| 损伤阈值 | 100 MW/cm2（10 ns，1064 nm） |
| 表3. LiNbO3热性能和电性能 | |
| 熔点 | 1250 ℃ |
| 居里温度 | 1140 ℃ |
| 热导率 | 38 W/m/K @ 25 ℃ |
| 热膨胀系数 （@ 25℃） | //a，2.0×10-6 /K
//c，2.2×10-6 /K |
| 电阻率 | 2×10-6 Ω·cm @ 200 ℃ |
| 介电常数 | εS11/ε0=43，εT11/ε0=78
εS33/ε0=28，εT33/ε0= 2 |
| 压电参数 | D22=2.04×10-11 C/N
D33=19.22×10-11 C/N |
| 电光系数 | γT33=32 pm/V， γS33=31 pm/V，
γT31=10 pm/V， γS31=8.6 pm/V， γT22=6.8 pm/V， γS22=3.4 pm/V， |
| 半波电压，DC
电场//z，光⊥z； 电场//x或y，光⊥z； |
3.03 KV 4.02 KV |
- 双波长增透膜 @ 1064/532 nm，低反射率R＜0.2% @ 1064 nm，R＜0.2% @ 532 nm
- 可镀增透膜或金/铬，用于电光产品
- 可提供膜系定制服务
