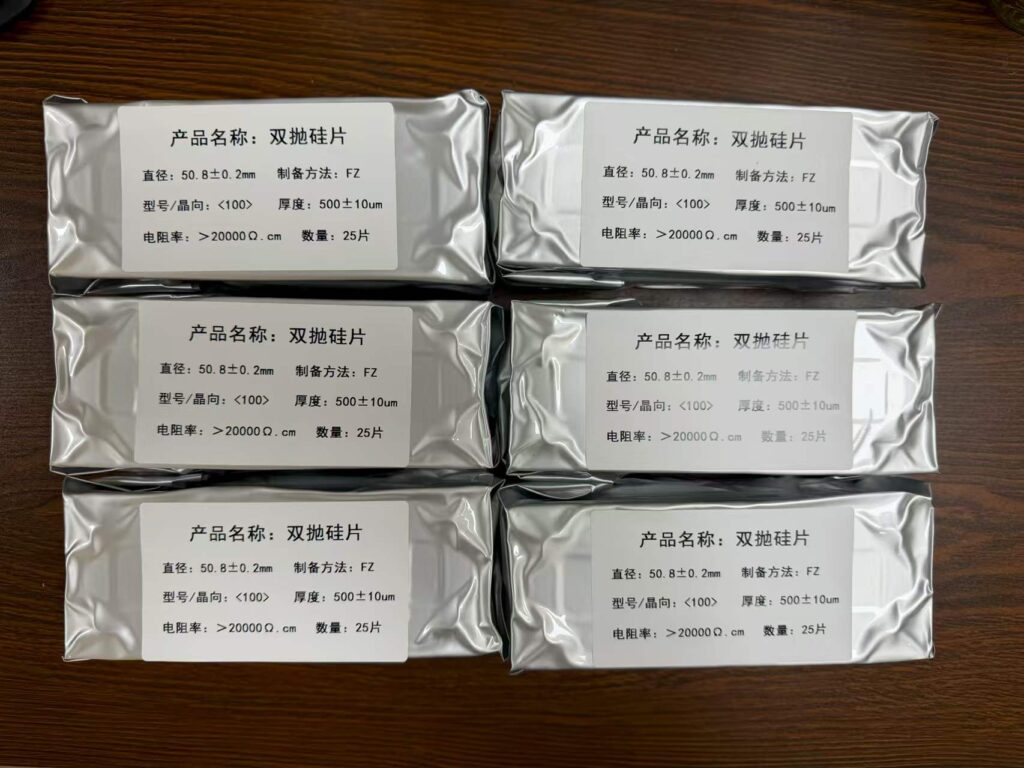

在半导体材料的世界里，硅片有非常多的”长相”。同为单晶硅，CZ 硅片是绝对的产量主力——全球每年90%以上的高纯硅片都来自直拉法。但只要你走进研究所的辐射探测实验室、航天器件的封装间、或者某些特定的红外探测器工艺线，会发现另一类更”罕见”的硅片：FZ 区熔硅片。本文围绕一款具体规格产品——2英寸双抛FZ硅片，电阻率>20000Ω·cm，厚度500μm——做一次技术深度拆解。
一、这款硅片的规格全貌
把规格参数摊开来看，关键字就三个：2英寸、双抛、高阻、500μm。下面分别说清楚每一个数字背后的工艺含义。
1.1 2英寸晶圆尺寸
2英寸（inch）硅片对应直径约 50.8mm，属于小尺寸晶圆。在今天的主流 CMOS 产线上，2英寸几乎已经”退出历史舞台”——主流尺寸已经迭代到 6 英寸（150mm）、8 英寸（200mm），主流逻辑芯片更是全面进入 12 英寸（300mm）时代。
但 2 英寸硅片依然有不可替代的市场位置：
- 研发试制：高校、研究院所早期原型开发，单片成本低、便于迭代；
- 定制化器件：探测器、MEMS、特种传感器等小批量、高单价产品；
- 老设备复用：部分早期工艺线、专用设备仍按 2 英寸设计。
1.2 双抛（DSP）工艺
“双抛” 即 Double Side Polished，指硅片正面和背面都经过化学机械抛光（CMP），双面粗糙度通常 Ra < 0.5nm。
下面是单抛（SSP）和双抛（DSP）的直观对比：
| 项目 | 单抛 SSP | 双抛 DSP |
| 正面粗糙度 Ra | < 0.5nm | < 0.5nm |
| 背面粗糙度 Ra | 1~3μm（蚀刻面） | < 0.5nm |
| 总厚度变化 TTV | 较高 | 较低 |
| 翘曲度 Bow | 较高 | 极低 |
| 典型应用 | 氧化/扩散、MOS器件 | 外延、键合、双面光刻 |
双抛片适合所有对背面也有平整度要求的场合——双面光刻、双面对准、晶圆键合、对称结构器件等。如果你的工艺只用到正面，单抛就够；只要背面也要”干活”，就得选双抛。
1.3 电阻率 >20000Ω·cm：高阻硅片的真正价值
电阻率是硅片最核心的电学指标。>20000Ω·cm 意味着硅片中净掺杂浓度极低（对应数量级约 10¹¹ cm⁻³），晶格中的自由载流子主要由本征激发提供。这种硅片在行业中通常被归类为 “高阻硅” 或 “近本征硅”。
普通 CZ 硅片电阻率一般在 1~50 Ω·cm。从 50 Ω·cm 到 20000 Ω·cm，跨过的是从”轻掺杂器件级”到”探测器级”的鸿沟。这种提升带来的工程价值是：
- 暗电流极低：反偏结漏电流减小 2~4 个数量级；
- 击穿电压高：器件可在更高电场下工作；
- 结电容小：对高速信号、弱信号探测更友好；
- 耗尽区宽：在粒子/辐射探测器中，载流子收集效率显著提升。
这就是为什么红外探测器、粒子探测器、X 射线谱仪等弱信号器件，几乎清一色选用高阻硅片作为衬底。
1.4 厚度 500μm
500μm（0.5mm）厚度在 2 英寸硅片中属于中等厚度档。常见 2 英寸厚度规格有 275μm、380μm、500μm、625μm 等。500μm 这个厚度档的优势在于：
- 机械强度足够：薄片容易碎，500μm 在键合、划片、清洗中都有更好的工艺窗口；
- 吸收长度匹配：对于 X 射线、中子、β 粒子等穿透性辐射，500μm 提供了充分的吸收深度；
- 工艺兼容：与外延、双面工艺、键合工艺都能兼容。
二、FZ 工艺为什么能撑起 20000Ω·cm 电阻率
2.1 CZ 工艺的天花板
CZ 法（Czochralski，直拉法）是当前主流硅片工艺。原料多晶硅在石英坩埚中熔化，单晶籽晶接触液面后旋转提拉，生长出单晶棒。但石英坩埚在 1414℃ 以上的高温下会向硅熔体释放氧原子——氧含量通常在 10¹⁷~10¹⁸ cm⁻³（即 ppma 量级）。
高浓度的晶格氧会带来几个工程问题：
- 在器件工艺中形成 氧沉淀（BMD），引起局部漏电；
- 热施主效应会让电阻率随热历程漂移；
- 对于探测器级器件，氧相关缺陷会显著抬高暗计数。
更要命的是，石英坩埚还会引入痕量受主杂质（主要是 B、Al）。这些受主杂质在高电阻率区间会主导载流子浓度，导致 CZ 工艺的电阻率上限很难突破 1000 Ω·cm，更别提 10000 Ω·cm 以上。
2.2 FZ 工艺如何绕过氧污染
FZ（Float Zone，区熔法）通过高频电磁场让多晶硅棒局部熔化，依靠硅熔体的表面张力维持悬浮，完全不接触石英坩埚。这从根本上切断了氧污染源，FZ 硅片的典型氧含量可以控制在 10¹⁶ cm⁻³ 以下（即 ppba 量级），比 CZ 硅片低 2~3 个数量级。
更关键的是，FZ 工艺可以多次区熔提纯——每经过一次悬浮区熔，杂质分凝一次，硅棒中残留的受主杂质浓度会进一步降低。工业上常用 2~4 次区熔，把净掺杂浓度降到 ppb 量级。这种条件下，电阻率轻松突破 10000 Ω·cm，20000 Ω·cm 只是 FZ 工艺的常规工艺节点。
2.3 CZ 与 FZ 的客观对比
下面这张表，是选择硅片工艺时工程师桌面上几乎都有的一本：
| 项目 | CZ 直拉法 | FZ 区熔法 |
| 氧含量 | 10¹⁷~10¹⁸ cm⁻³ | <10¹⁶ cm⁻³ |
| 碳含量 | 10¹⁶~10¹⁷ cm⁻³ | <10¹⁶ cm⁻³ |
| 电阻率上限 | 数百 Ω·cm | >10000 Ω·cm（常规可至 50000） |
| 电阻率均匀性 | 较好 | 极好 |
| 单晶最大直径 | 已突破 12 英寸 | 量产上限约 6 英寸 |
| 单片成本 | 较低 | 较高（通常 3~10 倍于 CZ） |
| 典型场景 | 通用 IC、功率器件、太阳能 | 高阻、探测器、低噪声器件 |
可以看到，FZ 工艺的优势集中在纯度、缺陷、极限电阻率；劣势在于成本和尺寸上限。所以行业里默认了一条不成文的规则：通用场景用 CZ，特殊场景用 FZ。
三、这款硅片的核心应用场景
3.1 红外探测器衬底
红外探测器要求衬底在器件工作波段上有尽可能高的量子效率。对于长波红外（LWIR）、甚长波红外（VLWIR）波段，硅衬底不是直接吸收体，而是作为读出电路（ROIC）的衬底，外延生长 HgCdTe、量子阱（QWIP）、II 类超晶格（Type-II SLS）等光敏结构。
高阻硅片在红外探测器中的价值在于：
- 低漏电：暗电流小，探测器噪声低；
- 低电容：读出电路响应快；
- 低氧低缺陷：外延层晶体质量良率高。
500μm 厚度提供了足够机械强度的同时，也匹配了 ROIC 设计的应力需求。
3.2 粒子探测器介质
在中子探测、α 谱仪、β 谱仪、X 射线谱仪中，硅本身作为探测介质使用。带电粒子进入硅片后，沿路径产生电子-空穴对，被电极收集形成信号。
硅探测器的关键参数是：
- 低漏电——降低噪声基底；
- 宽耗尽区——提升探测效率；
- 高电阻率均匀性——保证信号响应的一致性。
500μm 厚度正好是硅面垒探测器（SSB）、PIN 探测器的典型厚度。
3.3 科研院所的定制化实验
高校、研究院所、航天院所的实验项目经常需要非标规格的硅片。2 英寸 + 500μm + 双抛 + >20000Ω·cm 这种”组合定制”，在科研市场非常常见。我们的客户中，相当一部分来自这类定制需求——例如某研究所需要”双抛高阻硅片用于中子-γ甄别实验”，或者某高校需要”特定晶向+高阻硅片用于辐照缺陷研究”。
3.4 其他可能的应用
除了上述典型场景，这款规格的硅片还可以用于：
- SOI 衬底层：特别是射频 SOI、功率器件 SOI；
- X 射线探测器阵列：医学影像、安检设备；
- 特种传感器的硅基力学结构件；
- 半导体辐照损伤研究的基材。
四、产品参数规格表
下面是这款 2 英寸双抛高阻 FZ 硅片的典型规格表，可作为采购和工艺评估的参考：
| 参数项 | 规格值 | 备注 |
| 晶圆尺寸 | 2 英寸（50.8 ± 0.3 mm） | 可定制 1/3/4/6 英寸 |
| 工艺方法 | FZ 区熔法 | 多次区熔提纯 |
| 掺杂类型 | N 型（磷）/ P 型（硼） | 可选 |
| 电阻率 | > 20000 Ω·cm | 室温四探针法 |
| 厚度 | 500 ± 10 μm | 可定制 275/380/625 μm |
| 总厚度变化 TTV | < 5 μm | 中心点基准 |
| 翘曲度 Bow | < 20 μm | |
| 弯曲度 Warp | < 30 μm | |
| 表面粗糙度 Ra | < 0.5 nm | 5μm × 5μm AFM 区域 |
| 双面抛光 | 是（DSP） | |
| 晶向 | <100> / <111> / <110> | 可选 |
| 氧含量 | < 1×10¹⁶ cm⁻³ | SIMS 测试 |
| 碳含量 | < 5×10¹⁵ cm⁻³ | SIMS 测试 |
| 少数载流子寿命 | > 1000 μs | μW-PCD 测试 |
| 包装 | 单片盒 / 多片盒 | 真空或氮气保护 |
注：上表为典型规格，特殊规格（如更高电阻率、特殊晶向、超低杂质）需定制评估。
五、选择建议
5.1 选型时该关心什么
如果你正为某个器件选型，可以从以下几个角度评估：
- 器件工作电压/场强：高场强器件（如雪崩二极管、深耗尽探测器）必须用高阻；
- 工作波长/穿透深度：长波需要更厚、更纯的硅片；
- 温度环境：FZ 片在低温（液氮 77K）下表现尤其出色；
- 成本预算：FZ 片单价比 CZ 高 3~10 倍，按需选择，不要过度配置。
5.2 询价时建议提供的信息
为了更快给出准确报价和工艺建议，建议在询价时提供：
- 晶圆尺寸：2 英寸 / 3 英寸 / 4 英寸 / 6 英寸
- 厚度规格：如 500μm、625μm 等
- 电阻率范围：如 >20000 Ω·cm、>10000 Ω·cm
- 掺杂类型：N 型 / P 型 / 本征
- 抛光方式：双抛 DSP / 单抛 SSP
- 晶向：<100> / <111> / <110>
- 包装要求：单片盒 / 多片盒 / 真空氮气
提供完整参数，我们通常能在 1–2 个工作日内给出报价。
六、常见 FAQ
Q1：>20000Ω·cm 和 >10000Ω·cm 的差别大吗？
对多数器件差异不大，但对于深耗尽型探测器和高击穿电压器件（如雪崩二极管），>20000Ω·cm 提供的耗尽区更宽、击穿电压更高。如果你的器件工作电压在 500V 以上，建议选用 >20000Ω·cm；如果在 100V 以下，>10000Ω·cm 通常已经足够。
Q2：500μm 厚度会不会太厚？
2 英寸硅片厚度规格有 275/380/500/625μm 等。500μm 是兼顾机械强度与工艺兼容的常用规格。如果你用于超薄键合、轻量化 MEMS，可以选 275μm；如果用于粒子探测器厚腔，可以选 625μm 或 1000μm。
Q3：双抛片和单抛片能混用吗？
不能。双抛片背面是镜面级，单抛片背面是哑光（蚀刻面）。如果工艺中需要双面光刻、双面对准、双面键合，必须用双抛片；如果只是单面工艺，单抛片完全够用。
Q4：FZ 硅片比 CZ 硅片贵多少？
FZ 硅片的成本主要来自多次区熔提纯和较低的单晶产出率。同尺寸、同厚度、同电阻率规格下，FZ 硅片单价通常是 CZ 的 3~10 倍。具体取决于电阻率档位——电阻率越高，溢价越大。
Q5：这款硅片库存/交货期多久？
常规库存规格（2 英寸 / 500μm / >20000Ω·cm / 双抛）通常 1~2 周 可发货。定制规格（如特殊晶向、超高电阻率 >30000Ω·cm、特殊厚度）需要 4–8 周。建议在采购计划启动时就锁定规格，避免延误。
Q6：能提供小片（die）吗？
可以。我们提供划片服务，按客户指定的尺寸切割为小片，并可附加清洗、检验服务。
Q7：这款硅片适合做 SOI 吗？
高阻 FZ 硅片非常适合做 SOI 衬底层，特别是射频 SOI（RFSOI）和功率器件 SOI（POI）。如需具体工艺建议，可联系我们的工程师。
Q8：这款硅片有 RoHS / REACH 报告吗？
硅本身不属于 RoHS 管控的有害物质范畴，但我们可以根据客户需求提供材质声明、检测报告等文件。
七、写在后面的话
硅片这一行，老老实实做工艺的人不多。FZ 区熔硅片本身是一个小众但不可替代的品类——它不会像 12 英寸大硅片那样进入台积电、三星的最先进工艺，但只要涉及高阻、低噪声、低缺陷的场景，几乎都绕不开它。
如果你正在为某个项目评估 FZ 硅片选型，欢迎把规格发给我们。基于多年自研的库存与定制化经验，我们可以提供从 2 英寸到 6 英寸的完整 FZ 硅片产品组合，并支持电阻率、厚度、掺杂类型、晶向的灵活定制。
