511晶向单抛硅片怎么选

硅片采购里有个很现实的现象：报 (100)、(111) 的询价，供应商当天就能回；一写 511，回复往往变成”这个要排产”。511晶向单抛硅片属于高指数面衬底，不在标准品目录里，贵、交期长，但工艺真需要这个取向时，基本没有替代品。

下面只回答三件事：(511) 在晶体学上是什么、工艺上能干什么、下单时哪些参数不写清楚会出事。

一、先把 511 这三个数字翻译成工艺语言

1.1 米勒指数与面间距

金刚石立方结构的硅，晶面间距由米勒指数直接决定：

d = a / √(h² + k² + l²)，其中 a = 0.5431 nm
d(511) = 0.5431 / √27 = 0.1045 nm

放进常见晶向里对比很直观：(100) 是 0.5431 nm，(110) 0.3840 nm，(111) 0.3136 nm，(311) 0.1638 nm，(511) 只有 0.1045 nm——不到 (100) 的五分之一，是常规可采购晶向里最密的一档。面间距小，表面在原子尺度上很难”平”。

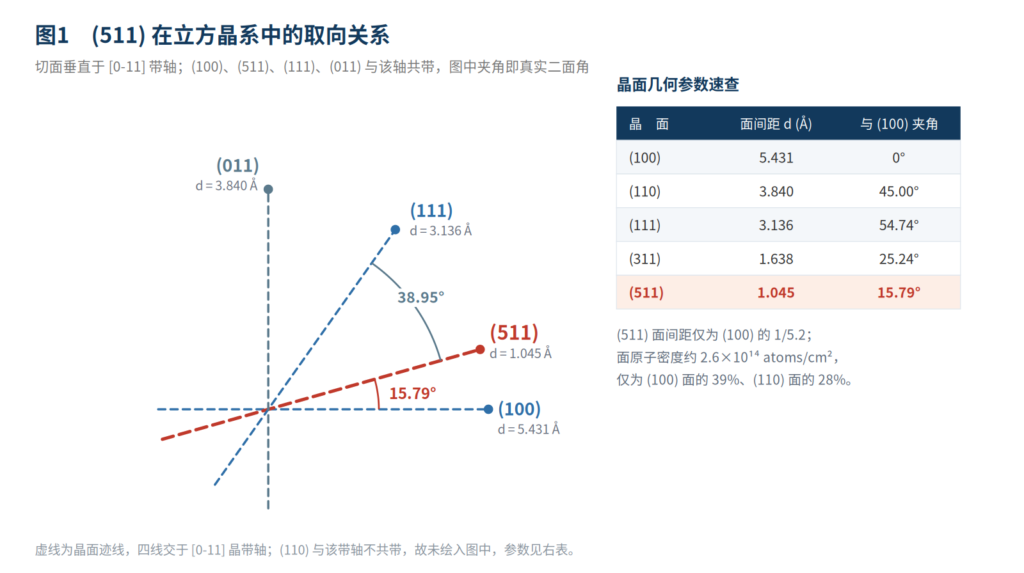

1.2 它和主流晶向的夹角关系

(511) 面法线与 (100) 成 15.79°，与 (110) 成 35.26°，与 (111) 成 38.94°，是晶面法线点积的必然结果。

15.79° 有实际含义。Si(100) 朝 [011] 偏转时表面形成规则台阶列，偏角越大台阶越密，(511) 恰好就是朝 [011] 偏 15.79° 的那个定点。按单原子台阶高度 0.136 nm 估算，对应台面宽度 0.136 / tan(15.79°) ≈ 0.48 nm，不到两个二聚体行宽（Si(100) 二聚体行间距约 0.384 nm）。这个面几乎没有连续平台，整片表面都是台阶——这是理解 (511) 一切特性的起点。

1.3 三个直接后果

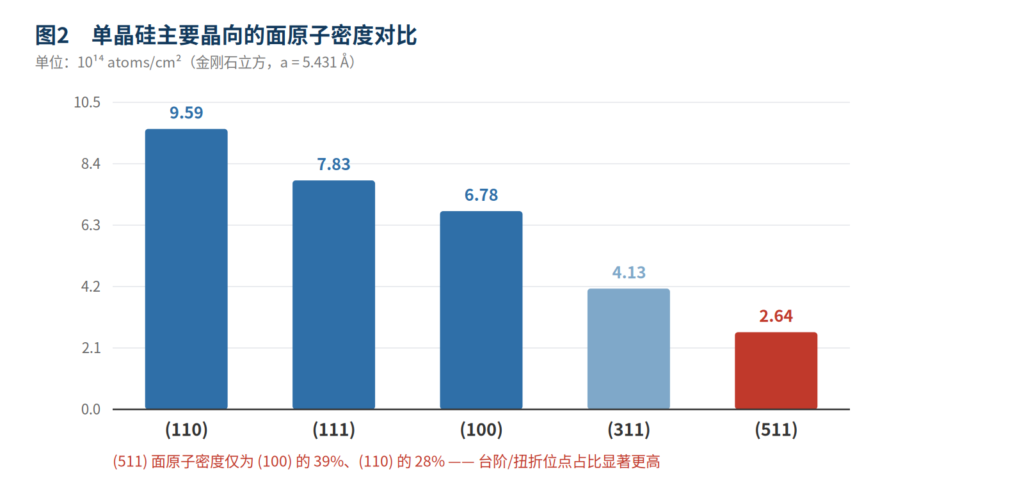

面原子密度低

按金刚石立方逐层统计，(511) 面原子密度约 2.6×10¹⁴ atoms/cm²，(100) 为 6.78×10¹⁴，(110) 为 9.59×10¹⁴，(111) 为 7.83×10¹⁴——(511) 只有 (100) 的 39%、(110) 的 28%。规整格点少了，台阶位、扭折位这类低配位位点占比相应升高。

表面能偏高

高指数面配位数低、单位面积悬挂键多，表面能偏高：吸附和成核更容易，氧化与沾污也更敏感。

化学活性强，工艺窗口窄

清洗液选择、腐蚀速率、外延前原位预处理温度都要重新标定。拿 (100) 的配方直接套，通常得到一片雾状表面。

二、工程师为什么会主动要 511

2.1 反相畴：III-V 长到硅上那道坎

把 GaAs、GaP 这类闪锌矿材料长到硅上，最难处理的是反相畴（APD）——相邻畴阴阳离子占位相反，界面出现 Ga-Ga、As-As 同种原子键，是电学深能级陷阱。

通行解法是给 Si(100) 一个 4°~6° 朝 [011] 的偏角，让表面形成双原子台阶，成核时两个亚晶格同时对上，APD 自然被抑制。(511) 就落在这条偏转路径上，只是偏角大得多，台阶密度比 4° 偏角片高近四倍：抑制 APD 是加分项，但台面窄到 0.5 nm 以下，台阶流生长窗口随之收紧，速率、V/III 比、温度都得重调。

所以 (511) 不是”更好”的衬底，而是另一套工艺条件。指望换上去自动变好会失望，当成需要重新标定参数的新体系才用得对。

2.2 形核位点多，超薄层更容易铺开

台阶边缘的悬挂键是低能形核点。高密度台阶意味着成核密度高、岛间距小，薄膜在很薄厚度就能闭合，对超薄外延层和倾向三维岛状生长的体系很有价值。

2.3 低指数面做不出来的结构

各向异性湿法刻蚀的侧壁角由晶面决定。(100) 上 KOH 只给 54.74° 的 (111) 侧壁，想要非常规倾角的微槽、微反射镜、闪耀光栅，就得从偏角或高指数面切进去。表面科学研究台阶聚束、重构、吸附动力学时，(511) 也是常用的模型面。

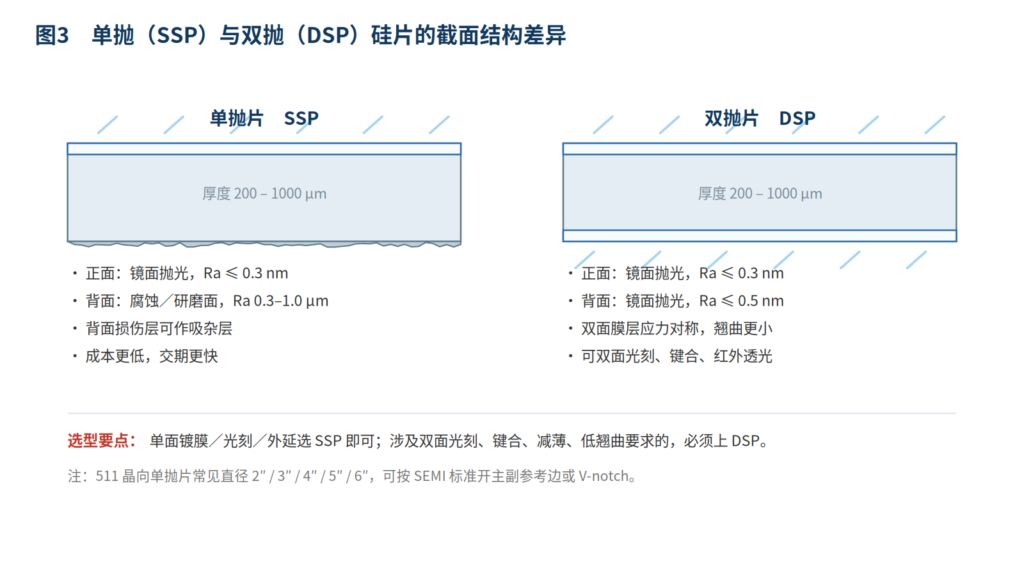

三、单抛不是”少抛一面”这么简单

3.1 工艺链条差在哪一步

完整流程是：切片 → 倒角 → 研磨／腐蚀 → 正面 CMP → 清洗检测包装。单抛片（SSP）只对正面做 CMP，背面保留腐蚀或研磨的粗糙面；双抛片（DSP）两面都过 CMP。

3.2 背面状态决定了它能干什么

背面 Ra 一般在 0.3–1.0 μm，下方还有几十微米损伤层。这层损伤区是天然的吸杂（gettering）场，重金属被钉在背面不往器件区跑；粗糙面对红外加热耦合更均匀，RTP 温度均匀性反而好控制。代价同样明确：容易藏颗粒、清洗难彻底、做不了双面光刻；一旦要键合或减薄到 100 μm 以下，损伤层直接变成翘曲和碎片。

3.3 什么时候必须换双抛

• 需要双面光刻或双面对准
• 要键合（Si-Si、Si-玻璃、临时键合）
• 要做背面减薄、TSV、背面电极
• 对翘曲有硬指标（Bow ≤10 μm）
• 需要红外透射观察内部结构

这几种场景下，省下的单抛差价会在良率上还回去，而且不止一次。

四、511晶向单抛硅片的关键参数怎么定

下表是国内主流供货区间，每一项都该写进合同附件。标”可定制”的都意味着加价加交期。

表 1　511晶向单抛硅片常规规格与选型建议

参数项	常规可选范围	选型建议
生长方式	CZ / MCZ / FZ	常规电阻率选 CZ；高阻、低氧、低金属杂质选 FZ
晶向	(511) ±0.5°（可收紧至 ±0.1°）	研发可放宽到 ±0.5°，做对比实验务必固定偏差值
偏角与方向	0°~7° 可指定，方向需注明	不写方向只写角度，是订单出错的高频原因
导电类型	P 型(B) / N 型(P、As、Sb) / 本征	外延衬底多用 P 型重掺或 N 型；高阻实验用本征 FZ
电阻率	CZ：0.001–100 Ω·cm FZ：100–20000 Ω·cm	做射频或高压研究，直接上 FZ 高阻，别在 CZ 上凑
直径	2″(50.8) / 3″(76.2) / 4″(100) / 5″(125) / 6″(150) mm	4 英寸是科研最通用的尺寸，6 英寸需确认排产
厚度	200 / 300 / 380 / 500 / 525 / 625 / 725 / 1000 μm	厚度公差常规 ±25 μm，精密可到 ±10 μm
正面处理	CMP 镜面，Ra ≤ 0.3 nm	原子力显微镜（1×1 μm）抽检，精抛可到 0.2 nm
背面处理	化学腐蚀面 或 研磨面，Ra 0.3–1.0 μm	外延用建议指定腐蚀面，形貌一致性更好
TTV	常规 ≤10 μm，精密 ≤3 μm	做光刻或键合，TTV 比 Ra 更值得花钱
Bow / Warp	≤25 μm / ≤40 μm	薄片（<300 μm）翘曲会显著放大，需单独约定
参考边	SEMI 主副 flat 或 V-notch	方向必须与晶向对应，收货时用 X 射线复核
包装	25 片/盒，洁净真空袋	小批量可按片计，拆盒后剩余片的洁净度由供应商负责

4.1 晶向公差：±0.5° 常规，±0.1° 加钱

(511) 与 (100) 只差 15.79°，0.5° 偏差在相对意义上并不小——表面台阶间距会变化约 3%。做对比实验时如果两批片一个 +0.4°、一个 −0.4°，测出的差异里就混进了晶向变量。建议把实际偏差值写死，而不只写公差范围。

4.2 电阻率与生长方式别混着选

CZ 含氧量高（通常 10~18 ppma），氧沉淀会影响高阻片电阻率稳定性；FZ 不含坩埚引入的氧，能做到几千 Ω·cm 以上，但价格是 CZ 数倍，大直径供货困难。探测器、射频、高阻科研选 FZ；常规外延或镀膜基底，CZ 足够。

4.3 厚度、TTV 与翘曲，哪个先花钱

顺序是：先 TTV，再厚度公差，最后 Ra。Ra 到 0.3 nm 以下对绝大多数工艺已无边际收益，而 TTV 直接决定光刻焦深和键合成功率。薄片（<300 μm）还要额外关注 Bow，翘曲随厚度平方反比放大。

4.4 参考边方向最容易被忽略

高指数片的参考边方向不像 (100) 那样有强约定。同一批 (511) 片，参考边可能沿 [0-11]，也可能沿别的等价方向。夹具或光刻版按某个方向设计，方向错了整批报废。下单时写清参考边对应晶向，收货用 X 射线复核一次，成本很低。

五、这些场景真的会用 511

• III-V/Si 异质外延开发：GaAs、GaP、InP 在硅上的反相畴抑制研究，需要大偏角衬底做对照
• 氧化物与钙钛矿薄膜取向生长：台阶阵列可诱导特定面内取向
• 表面科学基础研究：台阶聚束、表面重构、吸附动力学的模型表面
• X 射线衍射：高指数切型衍射线少，适合低背底样品架（工程上更常用 (510)、(911)，(511) 属同类思路）
• MEMS 与微光学：非常规侧壁角的微槽、微反射镜、闪耀光栅
• 教学／验证样片：小尺寸单片起订，验证晶向效应

反过来，常规 CMOS、功率器件、太阳能电池、普通 MEMS 压力传感器用 511晶向单抛硅片没有任何优势，直接选 (100)，价格和交期差一个量级。

六、下单前必须写清楚的五件事

1. 晶向写法统一。一律写 (511)，不要 511、(5 1 1)、5-1-1 混用。图纸、采购单、检验单三处不一致，是纠纷起点。
2. 偏角必须带方向。“精确 (511)”和”(511) 偏 2° 朝 [0-11]”是两种货；只写角度，供应商只能按最省事的方案做。
3. 参考边对准晶向。写明主参考边平行于哪个晶向，收货复核一次，比事后返工便宜。
4. 背面状态写细。“单抛”两个字不够，要写清腐蚀面还是研磨面、Ra 范围、是否允许划痕。
5. 计价方式问清。特殊晶向多按片计价，起订量常见 5~25 片；低于起订量按整炉摊销，单价可能翻倍。

七、给不同买家的选型建议

高校课题组，只要几片做验证

2 或 4 英寸、CZ、P 型、1–10 Ω·cm、500 μm、晶向 ±0.5° 的单抛片即可，兼顾价格与可获得性，不必追 FZ 或 ±0.1°。一次买 5 片以上能压低单片成本，也留出重复实验余量。

做 III-V 外延工艺开发

先确认要”大偏角”还是”精确 (511)”。做 APD 抑制对照实验，关键是偏角可重复，不是绝对精度。建议同时订两批：精确 (511) 与 (100) 偏 4° 基准，数据才有对照意义。电阻率选 P 型重掺（0.01–0.05 Ω·cm），外延层电阻率才测得准。

小批量试产

直接上双抛。试产最怕参数漂移，单抛的背面变量会让翘曲和膜厚均匀性数据难以解释。等工艺定下来、确认背面不参与工艺，再切回单抛降成本。

只做展示或教学样片

买最小规格单片即可，不必纠结 TTV 和 Ra。但一定要供应商出具晶向测试报告，否则手里的片可能只是”标称 511″。

---
