单晶硅片是半导体、光伏新能源、红外光学、精密电子设备的核心基础材料，凭借结构均匀、性能稳定、导电可控、透光性优异等特点，成为现代光电产业的基石。在实际选型与采购过程中，行业内常依据导电类型分为N型单晶硅片、P型单晶硅片，依据制备工艺分为CZ直拉单晶硅片、FZ区熔单晶硅片。四类硅片性能、纯度、适用场景差异极大，很多用户容易混淆，导致选型偏差、设备适配故障、使用效果不佳等问题。本文结合工业实际应用场景，通俗易懂地解析四类单晶硅片的核心区别、性能特点及适用领域，为行业选型提供精准参考。
1、按导电类型区分：N型单晶硅片与P型单晶硅片
纯单晶硅本身导电性能极差，属于绝缘体，无法直接用于半导体器件与光电设备生产。行业通过精准掺杂特定杂质元素，改变硅片内部载流子类型与导电性能，从而形成N型和P型两种主流导电硅片，二者的核心差异集中在掺杂元素、载流子类型、电学性能及应用场景。
P型单晶硅片是目前应用最成熟、普及度最高的硅片类型，主要通过掺杂硼（B）等三价元素制备而成。硼原子替代硅原子后，会形成空穴载流子，多数载流子为空穴，整体呈现正电导电特性。该类硅片掺杂工艺简单、成本可控、工艺稳定性强，电阻率调节范围广，适配大规模量产。但相较于N型硅片，P型硅片少子寿命较短，光电转换效率、抗辐射性能相对一般，且高温环境下电学性能稳定性较弱。在传统半导体领域，P型硅片广泛用于普通二极管、低压晶体管、通用集成电路基底；在光伏行业，传统PERC光伏电池大多采用P型硅片，适配民用常规光伏组件生产。同时，市面上常规的光学级单晶硅窗口片，也多以P型基底为主，满足常规红外测温、普通热成像设备的使用需求。
N型单晶硅片主要掺杂磷（P）等五价元素，掺杂后硅片内部产生大量自由电子，多数载流子为电子，呈现负电导电特性。电子迁移效率远高于空穴，因此N型硅片具备少子寿命长、导电性能优异、光电损耗低、抗高温、抗辐射能力强等优势，电学稳定性远超P型硅片。其唯一短板是制备工艺精度要求高、掺杂控制难度大，生产成本相对更高。在高端领域，N型硅片是TOPCon、HJT等高效光伏电池的核心基材，光电转换效率显著高于P型产品；在半导体行业，多用于高压功率器件、精密传感器、高端集成电路；在红外光学领域，低阻N型单晶硅片可有效降低自由载流子吸收，提升红外透光均匀性，是高精度红外窗口、激光光学镜片的优选材料。
2、按制备工艺区分：CZ直拉硅片与FZ区熔硅片
除导电类型外，制备工艺是决定单晶硅片纯度、透光性、热稳定性、机械性能的核心因素。目前工业量产单晶硅片主要分为CZ直拉法、FZ区熔法两种工艺，二者生产原理、杂质含量、晶体完整性、性能上限截然不同，适用场景壁垒清晰，无法相互替代。
CZ直拉单晶硅片（直拉硅）是当前市场用量最大、性价比最高的单晶硅产品，市场占比超90%。其生产原理是将高纯多晶硅原料放入石英坩埚中高温熔融，通过籽晶旋转提拉、匀速生长，冷却成型后加工为硅锭、切片打磨而成。该工艺可生产大尺寸、大直径硅片，量产效率高、成本低、晶体完整性好，机械强度优异，适合规模化批量生产。但受石英坩埚接触影响，硅片内部会残留一定氧、碳杂质，纯度存在上限，无法满足超高精度、超高纯度的严苛场景需求。凭借均衡的性能与性价比，CZ直拉硅片应用场景极为广泛，常规N型、P型民用硅片均以CZ工艺为主，涵盖普通半导体芯片、民用光伏组件、常规红外光学窗口、工业通用电子器件等领域，是工业通用级单晶硅的核心选择。
FZ区熔单晶硅片（区熔硅）属于超高纯度特种单晶硅片，采用无坩埚区熔工艺生产，全程无需石英坩埚接触硅原料，通过高频感应线圈形成局部熔区，熔区匀速移动实现硅料提纯与晶体生长。从根源上杜绝了坩埚带来的氧、碳杂质污染，硅片纯度大幅提升，杂质含量极低，电阻率均匀性远超直拉硅，同时具备优异的红外透光性能、极低的内部缺陷。其缺点是生产设备昂贵、量产效率低、成本高，且难以生产超大尺寸硅片，机械强度略低于直拉硅。FZ区熔硅片主打高端精密场景，超高纯度特性使其适配太赫兹红外光学、高端光谱仪窗口、高功率激光器件、高压大功率半导体、辐射探测设备等对纯度、透光均匀性、电学稳定性要求极高的领域，也是高精度红外窗口片的首选基材。
3、四类单晶硅片选型总结与场景适配
综合导电类型与制备工艺，市面上主流的单晶硅片可分为CZ-P、CZ-N、FZ-P、FZ-N四大品类，选型核心逻辑清晰：常规民用、通用工业场景，追求高性价比、大批量生产，优先选择CZ直拉硅片，其中普通场景选P型，高端光电、低损耗场景选N型；超高精度、高纯度、特种光电与半导体场景，对杂质、透光性、电学稳定性要求严苛，优先选择FZ区熔硅片，高端红外光学、高功率器件基本以FZ-N型硅片为主。

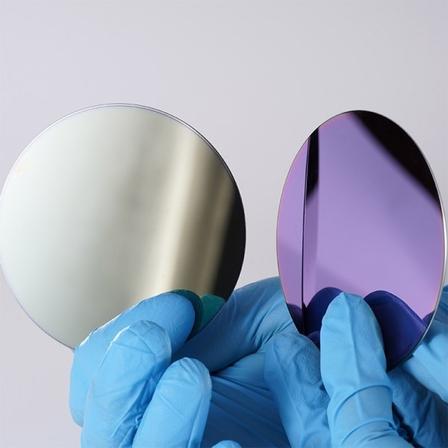

具体到红外光学领域，CZ直拉硅片可满足3–5μm中波红外常规测温、安防热成像设备使用需求，性价比突出；而FZ区熔硅片透光波段更广，杂质吸收极低，可适配宽光谱、太赫兹高端光学设备，是高端红外窗口、精密光学镜片的核心材料。半导体领域中，低压通用器件选用CZ-P型硅片，高压、高频、精密器件选用CZ-N或FZ-N型硅片，超高耐压功率器件则专属FZ区熔硅片。
4、行业常见选型误区解答
很多用户在采购单晶硅片时，容易混淆工艺与导电类型的关系。首先，N型、P型是导电属性分类，CZ、FZ是生产工艺分类，二者相互独立，任意工艺均可制备对应导电类型的硅片。其次，并非所有N型硅片都是高端产品，常规CZ-N型硅片仅为普通高效级，只有FZ-N型区熔硅片才属于超高纯度高端产品；同时P型硅片并非性能落后，常规工业场景中P型直拉硅片性价比更高，完全可满足使用需求，无需盲目升级高端型号。
综上，单晶硅片的选型需要结合使用场景、精度要求、成本预算综合判断。理清N型、P型、CZ直拉、FZ区熔硅片的核心差异，能够有效规避选型错误，提升设备稳定性与产品使用寿命，适配光伏、半导体、红外光学、精密电子等全行业的应用需求。如果您有什么疑问，。也可以联系本页微信客服。竭诚为您选择合适的硅片。
