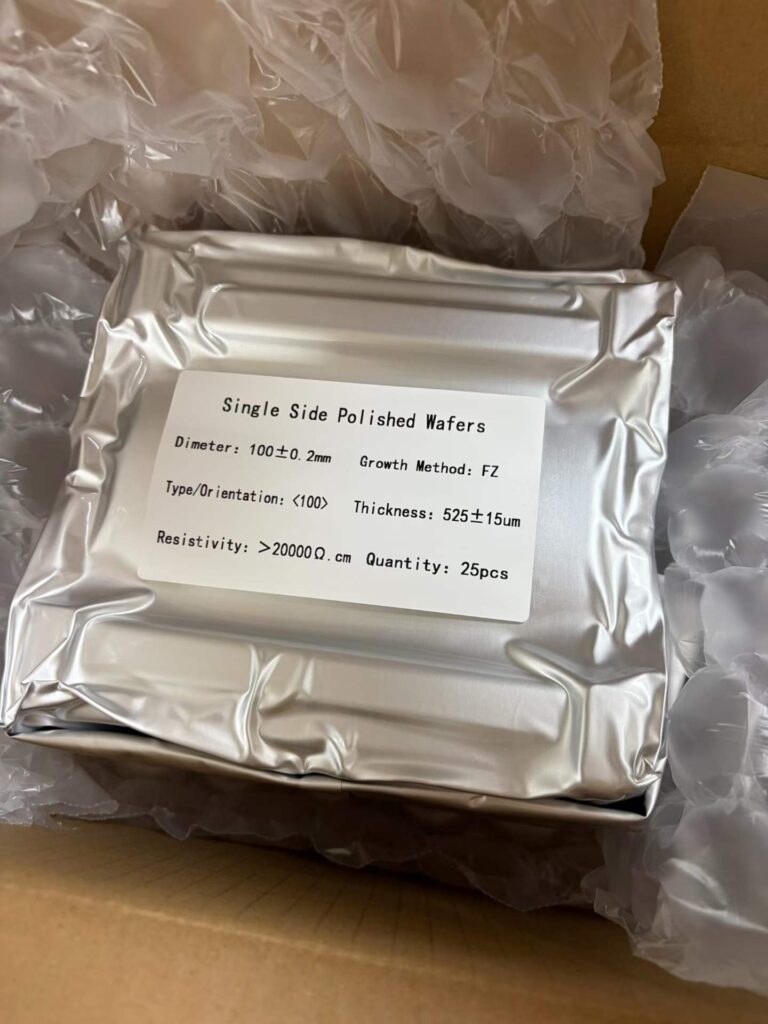

在射频器件、功率器件、MEMS和各类探测器研发领域，普通的CZ（直拉法）硅片往往难以满足要求，这时候就需要用到区熔法（FZ）高阻硅片。最近一批4英寸FZ单面抛光硅片完成封装出货，本文就以这批产品为实例，把高阻硅片的关键参数、应用场景和选购要点一次讲清楚。图为铝箔袋真空包装、气泡棉缓冲的25片装标准出货包装。
一、什么是FZ高阻硅片？
FZ硅片是采用悬浮区熔法（Float Zone）生长的单晶硅经切磨抛制成的晶圆。与常见的直拉法（CZ）不同，区熔法不使用石英坩埚，硅料熔区悬浮于多晶棒与单晶籽晶之间逐段熔化、再结晶，因此不接触石英坩埚，氧含量极低，纯度极高。正因为杂质极少，FZ硅片可以做到CZ硅片难以企及的高电阻率——本批产品电阻率大于20000 Ω·cm，属于典型的高阻硅片。
高电阻率意味着什么？
电阻率是衡量硅片导电能力的核心指标。常规CZ抛光片电阻率一般在1~50 Ω·cm之间，而高阻硅片可达1kΩ·cm甚至超过20kΩ·cm。电阻率越高，衬底对射频信号的损耗越小，器件的Q值、噪声系数和击穿电压表现就越好。这也是5G射频前端、太赫兹器件、功率IGBT和粒子探测器都点名要用高阻衬底的原因。
二、本批4英寸FZ硅片核心参数一览
从产品标签可以直接读出这批硅片的完整规格，整理成参数表如下：
| 参数项目 | 规格值 | 说明 |
|---|---|---|
| 产品类型 | 单面抛光硅片（Single Side Polished） | 一面镜面抛光，一面酸腐蚀面，适合外延、氧化工艺 |
| 直径 | 100±0.2 mm（4英寸） | 公差控制严格，兼容4英寸标准设备夹具 |
| 生长方式 | FZ（区熔法） | 低氧、高纯、高电阻率 |
| 晶向 | <100> | 主流工艺晶向，兼容MOS类器件与MEMS湿法刻蚀 |
| 厚度 | 525±15 μm | 4英寸标准厚度，机械强度与成本平衡 |
| 电阻率 | >20000 Ω·cm | 超高阻，适用于射频、探测、功率器件衬底 |
| 包装数量 | 25片/盒 | 真空铝箔袋+缓冲气泡棉，洁净包装 |
为什么标签上的每项参数都很关键？
直径公差±0.2mm
别小看这0.2mm。直径公差直接影响自动传片机、石墨环和卡盘的兼容性，公差超标会导致传片卡滞甚至碎片，小批量科研用片尤其要关注这一点。
厚度525±15μm
4英寸硅片的工业标准厚度为500~525μm。±15μm的公差属于行业主流水准，保证后续减薄、键合工艺的一致性。
晶向<100>
<100>晶向是硅基MOS器件和MEMS工艺最常用的晶向，硅各向异性湿法刻蚀（KOH、TMAH）时可获得规整的54.7°斜面，是传感器加工的经典选择。
三、高阻FZ硅片的典型应用领域
1. 射频与微波器件
射频开关、LNA、薄膜体声波滤波器衬底等应用中，高阻衬底能把衬底涡流损耗降到最低，显著改善插入损耗和线性度。20kΩ·cm以上的电阻率基本消除了衬底导电损耗的影响。
2. 功率器件
IGBT、快恢复二极管等穿通型功率器件普遍采用FZ区熔衬底。FZ硅片氧含量低，不易产生氧施主效应导致的参数漂移，高压器件的耐压稳定性更好。
3. 辐射探测器
硅PIN探测器、粒子探测器需要近乎本征的高阻衬底来构建耗尽层，>20kΩ·cm正是这类应用的主流选材范围。
4. MEMS与科研实验
压阻式传感器、体硅刻蚀结构以及高校院所的工艺开发验证，都常以4英寸高阻FZ片作为标准实验载体，25片装的小批量包装正好匹配科研节奏。
四、FZ与CZ高阻硅片怎么选？
| 对比项 | FZ区熔硅片 | CZ直拉硅片 |
|---|---|---|
| 氧含量 | 极低（<1×10¹⁶ cm⁻³） | 较高（约1×10¹⁸ cm⁻³） |
| 电阻率上限 | 可超过20kΩ·cm，接近本征 | 高阻难做，且易漂移 |
| 机械强度 | 相对较弱 | 较好（氧增强） |
| 成本 | 较高 | 较低 |
| 适用场景 | 射频、探测、高压功率器件 | 集成电路、常规分立器件 |
五、给客户的选购建议
选购高阻FZ硅片时，建议按以下思路确认需求，避免花冤枉钱或规格不匹配：
先定工艺，再定规格
明确后续工艺路线：做外延或热氧化的，选单抛片即可；需要双面减薄或键合的，考虑双抛片；湿法各向异性刻蚀务必确认<100>晶向和基准面位置。
电阻率按需选择，不盲目求高
射频应用建议≥1kΩ·cm即可获得明显收益；探测器类应用则建议直接选择>20kΩ·cm档位。电阻率越高价格越贵，规格对准应用才是性价比最高的方案。
关注包装与运输
高阻FZ片机械强度低于CZ片，运输中碎裂是常见售后问题。本批产品采用真空铝箔袋配合气泡棉缓冲包装，能有效隔绝潮气和冲击；收到货后建议在洁净环境下静置至室温再开袋，避免冷凝水沾污抛光面。
小批量先验证，再批量采购
建议科研用户先以25片小批量做工艺验证，确认参数匹配后再谈批量，可大幅降低试错成本。
六、常见FAQ
Q1：>20000 Ω·cm的电阻率是怎么实现的？
依靠区熔法本身的超高纯度和极低的掺杂剂残留实现，接近本征硅水平，无需额外补偿掺杂。
Q2：单抛片和双抛片有什么区别？我该选哪个？
单抛片只有一面镜面，另一面为腐蚀面，适合外延、氧化等单面工艺，价格更低；双抛片两面均为镜面，适合背面需光学测量或双面工艺的场合。
Q3：4英寸硅片可以切圆片也可以切方片吗？
可以。除标准圆形晶圆外，同规格FZ硅材料也可按图纸切割方片、条片等定制尺寸，交期略长。
Q4：高阻硅片存放有什么注意事项？
建议保留真空包装，存放于氮气柜或干燥环境（湿度<40%），避免抛光面氧化沾污；开袋后未用完的片子应及时装入洁净花篮并密封。
Q5：标签上”Type/Orientation: <100>”里的导电类型是什么？
高阻片通常为高阻N型或P型，具体以批次COA（出厂检验报告）为准；接近本征时导电类型对器件影响极小，采购时可明确指定。
Q6：为什么FZ片比CZ片贵？
区熔生长速度慢、对多晶棒质量要求高、成品直径受限，工艺成本天然更高，但换来的是无法替代的高阻和低氧特性。
如需4英寸/6英寸FZ高阻硅片的详细规格书、COA报告或定制尺寸报价，欢迎联系在线客服获取。
